1MHz水聲換能器DYW-1M-01N
名稱：1MHz水聲換能器
型號：DYW-1M-01N
量程：0.05～3m
工作溫度：-40～+80℃
頻率：1MHz±5%
工作電壓：峰值電壓＜300Vpp
本產品適用于：超聲波流量計，水下測距儀
產品詳情
一、換能器的主要技術指標

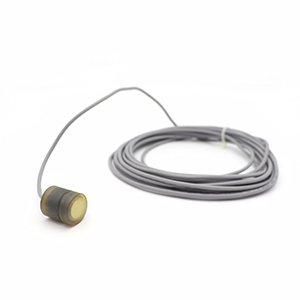

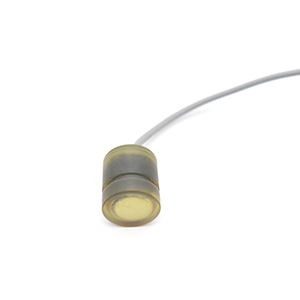

項目 | 技術指標 | 實物圖片 |
名稱 | 1MHz水聲換能器 |
|
型號 | DYW-1M-01N | |
頻率 | 1MHz±5% | |
量程 | 0.05 ～ 3m | |
最小阻抗 | 170Ω±20％ | |
電容量 | 1100pF±20％ @1KHz | |
靈敏度 | 發射電壓24V，距離0.3m，回波幅度500mV | |
工作電壓 | 峰值電壓＜300Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤10公斤或者1MPa | |
角度 | (波束寬度)半功率角@-3dB:5°±10%， 銳度角:11°±10% | |
外殼材質 | 復合材料 | |
用途 | 超聲波流量計，水下測距儀 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 13g±5％（線長：25cm） | |
接線說明 | 紅：換能器＋，白：換能器－，黑：屏蔽線；（默認不帶溫度傳感器） | |

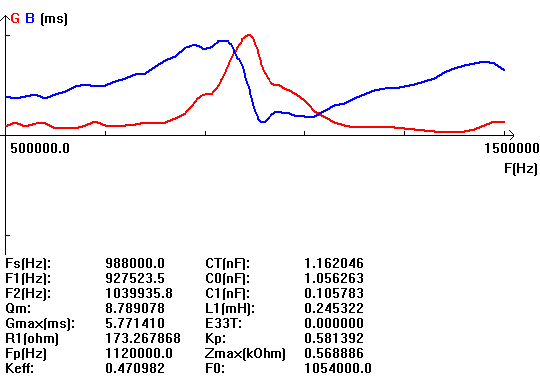

二、換能器的導納曲線圖

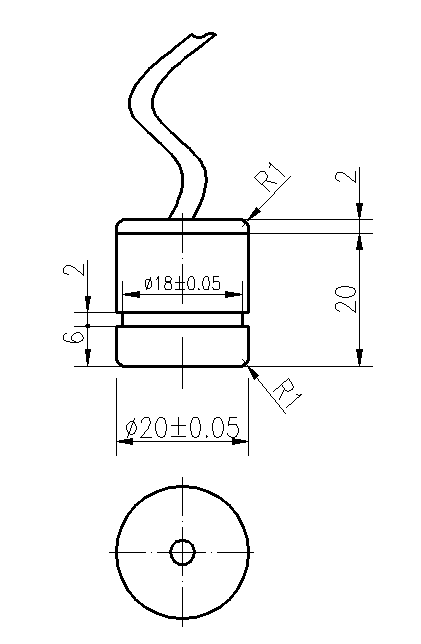

三、換能器產品結構圖
